Warum kleine Bediengeräte große Entwicklungsaufgaben sind
Produkte für die Gebäudetechnik wirken häufig kompakt und selbstverständlich. Hinter einem intelligenten Tastsensor, einer Bedieneinheit oder einer modularen Türkommunikationslösung steckt jedoch ein anspruchsvolles Zusammenspiel aus Design, Mechanik, Elektronik, Lichttechnik, Akustik, Dichtung, Werkzeugtechnik und normgerechter Dokumentation.
Die Herausforderung besteht nicht nur darin, ein ansprechendes Gehäuse zu konstruieren. Entscheidend ist, Funktionen, Bauraum, Werkstoffe, Montage, Toleranzen und Absicherung frühzeitig zusammenzuführen.
Entwicklungszeit wird nicht durch schnelleres Modellieren gespart.Der größte Zeitgewinn entsteht durch weniger späte Änderungen an Werkzeugen, Bauteilen und Schnittstellen.
Haptik, Akustik und Geometrie gemeinsam entwickeln
Ein Taster wird vom Nutzer nicht nur gesehen. Er wird berührt und gehört. Betätigungskraft, Weg, Druckpunkt, Rückstellung und das Geräusch beim Schalten prägen gemeinsam den Qualitätseindruck.
Haptik
Betätigungskraft, Schaltweg, Druckpunkt, Führung und Rückstellung müssen über alle Toleranzlagen sicher funktionieren.
Akustik
Rippen, Wandstärken, Hohlräume und Kontaktpunkte beeinflussen Klickgeräusch, Resonanz und Körperschall.
Spaltbild
Wippen, Rahmen und Abdeckungen benötigen gleichmäßige, robuste Spaltmaße ohne Klemmen oder sichtbare Schiefstellung.
Montage
Fügen, Zentrieren, Verrasten und Demontieren müssen schnell, eindeutig und beschädigungsfrei möglich sein.
CAD-Varianten und frühe Funktionsmuster helfen, die richtige Kombination systematisch zu finden. Das gewünschte Betätigungsgeräusch entsteht dabei nicht zufällig, sondern wird konstruktiv beeinflusst und im Versuch bewertet.
Schnapphaken und Gehäusestrukturen mit FEM absichern
Schnappverbindungen sind kompakt, montagefreundlich und wirtschaftlich. Gleichzeitig reagieren sie empfindlich auf Materialkennwerte, Kerben, Entformungsschrägen und zu große Dehnungen.
Mit FEM lassen sich Spannungen und Dehnungen beim Fügen, notwendige Montagekräfte, Rückstellverhalten, Kerbwirkungen und mögliche Fehlmontagen bereits vor dem Werkzeugbau bewerten. Die Berechnung ersetzt den Versuch nicht, reduziert aber den Lösungsraum auf technisch belastbare Varianten. Prototypen und Belastungsversuche bestätigen anschließend Haptik, Akustik, Montage und Dauerfunktion.
Kunststoff und Druckguss als gemeinsames System
Bei hochwertigen Produkten werden häufig Kunststoffteile mit Aluminium- oder Zinkdruckgussteilen kombiniert. Kunststoff ermöglicht komplexe Funktionsintegration, elektrische Isolation und wirtschaftliche Serienfertigung. Druckguss kann Steifigkeit, Wärmeableitung, Haptik und eine hochwertige Oberfläche bieten.
Unterschiedliche Wärmeausdehnung, Steifigkeit und Fertigungstoleranzen dürfen weder zu sichtbaren Spaltabweichungen noch zu Verspannungen, Geräuschen oder Undichtigkeiten führen. Befestigungspunkte, Zentrierungen, Bezugsflächen und Montagereihenfolge müssen deshalb als zusammenhängendes Konzept entstehen.
Kunststoffteile ohne Einfallstellen im Sichtbereich
Bei Designflächen fallen Einfallstellen, Glanzunterschiede und Verzug sofort auf. Kritisch sind Rippen, Schraubdome, Schnapphaken und Materialanhäufungen hinter Sichtflächen.
- möglichst gleichmäßige und funktionsgerechte Wandstärken,
- geeignete Rippen- und Domdimensionen,
- ausreichende Radien und Entformungsschrägen,
- Berücksichtigung von Fließwegen, Bindenähten, Schwindung und Verzug,
- Positionierung funktionaler Verstärkungen außerhalb kritischer Sichtzonen.
So werden Designqualität, Werkzeugtechnik und technische Funktion nicht nacheinander, sondern gemeinsam entwickelt.
Lichtleiter gleichmäßig und robust gestalten
Status- und Orientierungsbeleuchtung gehört zu vielen Bedienprodukten. Ein Lichtleiter muss Licht gleichmäßig und mit definierter Helligkeit zur Sichtfläche führen. Hotspots, optisches Übersprechen und störendes Streulicht sollen vermieden werden.
Entscheidend sind Ein- und Auskoppelgeometrien, Oberflächen, Biegeradien, LED-Abstand, Materialwahl und Abschirmung. Auch Gehäusetoleranzen und die Lage der Leiterplatte beeinflussen das Ergebnis. Optische Simulation, CAD-Varianten und Musterteile verkürzen den Weg zu einer homogenen Anzeige.

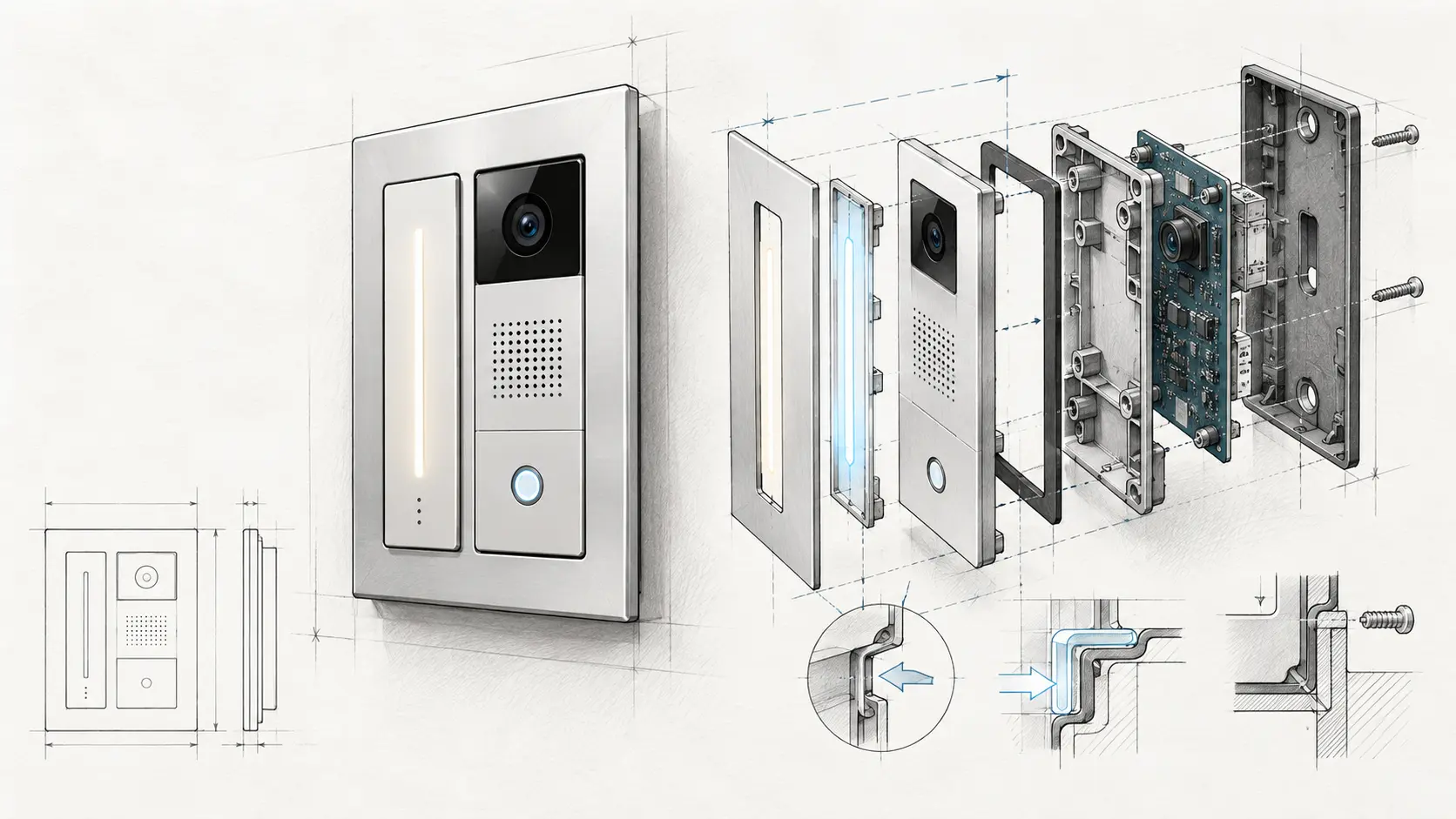

Kamera, Lautsprecher und Dichtung integrieren
Bei Türkommunikations- und Zugangssystemen kommen Kamera, Mikrofon, Lautsprecher, Beleuchtung und Elektronik auf engem Raum zusammen. Das Kamerasichtfeld darf nicht eingeschränkt werden. Lautsprecheröffnungen müssen Sprachverständlichkeit mit Schutz gegen Wasser und Schmutz verbinden. Körperschall und Rückkopplungen dürfen die Audioqualität nicht beeinträchtigen.
Dichtungen benötigen eine definierte Kompression und eine durchgängige Dichtkontur. Nutgeometrie, Fügerichtung, Schraub- oder Rastkonzept, Druckausgleich, Entwässerung und Toleranzkette werden deshalb gemeinsam entwickelt.
Spaltmaße und Tapetenausgleich
Gebäudetechnik wird nicht unter idealen Laborbedingungen montiert. Putz, Fliesen, Tapeten, Einbaudosen und Wandflächen weisen reale Abweichungen auf. Ein geeigneter Tapeten- beziehungsweise Wandtoleranzausgleich sorgt dafür, dass Rahmen und Bedienelemente trotzdem plan, sicher und optisch sauber sitzen.
Montageweg, Federung, Auflageflächen und Einstellbereich müssen zusammenpassen. Gleichzeitig dürfen Ausgleichselemente weder klappern noch definierte Spaltmaße oder Schutzfunktionen beeinträchtigen.
ISO GPS verbindet alle Projektbeteiligten
Ein gutes 3D-Modell allein definiert noch nicht, welche Flächen funktional zueinander ausgerichtet sein müssen und wie ein Bauteil später geprüft wird. ISO GPS schafft eine gemeinsame technische Sprache zwischen Design, Konstruktion, Werkzeugtechnik, Lieferanten, Labor und Qualität.
- ISO 8015: Grundbegriffe und Grundregeln des GPS-Systems,
- ISO 1101: Form-, Richtungs-, Orts- und Lauftoleranzen,
- ISO 5459: Bezüge und Bezugssysteme,
- ISO 14405-1: Tolerierung linearer Größenmaße.
Ein funktionsbezogenes Bezugssystem hilft, sichtbare Spalte, Tastenführung, Kameralage, Dichtungskompression und Leiterplattenposition reproduzierbar zu beherrschen. Gleichzeitig wird die spätere Mess- und Prüfbarkeit bereits in der Konstruktion berücksichtigt.
Welche Produktnormen sind zu berücksichtigen?
Typische Normen und Prüfbereiche
- DIN EN IEC 60669-1 für Schalter für Haushalt und ähnliche ortsfeste elektrische Installationen,
- DIN EN 60669-2-1 für elektronische Schalter, sofern die konkrete Funktion darunter fällt,
- DIN EN 50090 beziehungsweise einschlägige KNX-Spezifikationen für elektronische Systeme in Gebäuden,
- DIN EN 60529 für die Festlegung und Prüfung der IP-Schutzart,
- DIN EN 62262 für die mechanische Stoßfestigkeit über IK-Codes,
- DIN EN IEC 62368-1 bei entsprechenden Audio-, Video- und Kommunikationseinrichtungen,
- einschlägige Anforderungen an Brandverhalten und Glühdrahtprüfung elektrotechnischer Kunststoffbauteile.
Die tatsächlich anzuwendenden Normen hängen von Funktion, Spannung, Einsatzort und Systemarchitektur ab. Zu Projektbeginn sollte eine verbindliche Normen- und Anforderungsmatrix mit Labor, Qualität und Zulassung abgestimmt werden.
Konstruktion und Variantenentwicklung mit Siemens NX
Siemens NX eignet sich für die integrierte Entwicklung solcher Produkte: parametrische Bauteile, komplexe Baugruppen, Freiformflächen, Kunststoff- und Druckgussteile, Lichtleiter sowie Zeichnungsableitung können in einem konsistenten Modell aufgebaut werden.
Der entscheidende Vorteil entsteht nicht allein durch die CAD-Software. Zeit wird gespart, wenn Anforderungen, Funktionen und Risiken mit dem Modell verknüpft und kritische Merkmale früh abgesichert werden.
Wie sich Entwicklungszeit tatsächlich sparen lässt
Anforderungen und Normen strukturierenFunktionen, Schnittstellen, Prüfungen und Randbedingungen vor der Detaillierung klären.
Disziplinen parallel entwickelnDesign, Mechanik, Elektronik, Licht, Akustik und Dichtung gemeinsam betrachten.
Kritische Merkmale erkennenToleranzketten, Schnapphaken, Spalte, Dichtkonturen und Montage früh bewerten.
Virtuell absichernBelastete Strukturen mit FEM und Lichtführung bei Bedarf optisch simulieren.
Gezielt prototypisierenJeder Prototyp beantwortet eine konkrete Frage zu Funktion, Haptik, Akustik oder Montage.
Prüfbarkeit festlegenISO GPS und Qualitätsmerkmale vor der Werkzeugfreigabe eindeutig definieren.
In mehreren Projekten für große Industrieunternehmen konnten durch dieses funktionsorientierte Frontloading Entwicklungs- und Abstimmungsschleifen erheblich verkürzt werden. Bei komplexen Produktfamilien kann sich der Zeitgewinn über Varianten und Werkzeuge hinweg zu Jahren addieren.
Fazit
Ein erfolgreiches Produkt für die Gebäudetechnik entsteht aus vielen scheinbar kleinen Details: ein definierter Druckpunkt, ein hochwertiges Klickgeräusch, gleichmäßige Spalte, eine homogene Lichtlinie, eine sichere Dichtung und eindeutig prüfbare Schnittstellen.
Wer diese Themen früh zusammenführt, reduziert Risiken vor dem Werkzeugbau und beschleunigt den Produktentstehungsprozess. Die Kombination aus systematischer Produktentwicklung, Siemens NX, FEM, ISO GPS und gezieltem Prototypenbau schafft dafür eine belastbare Grundlage.
